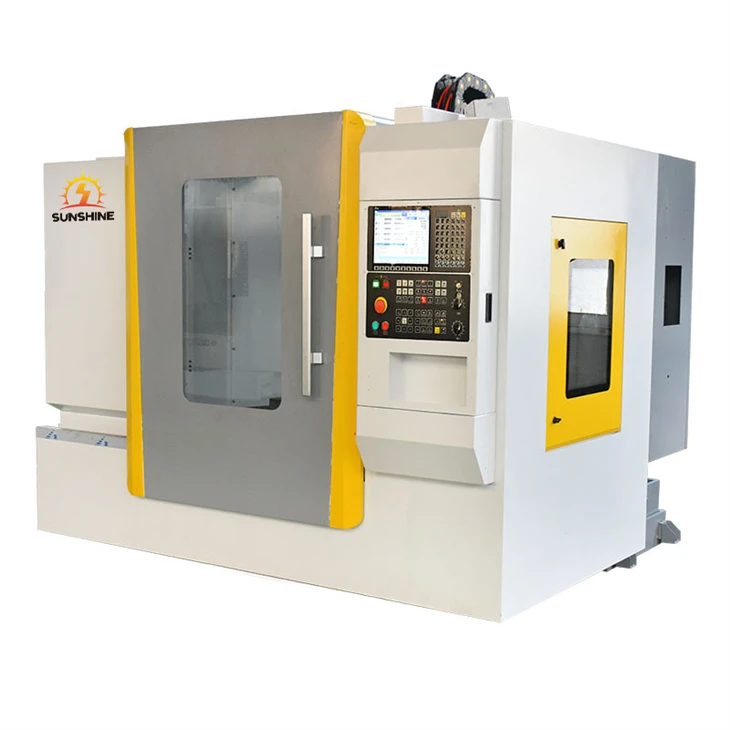

Apstrādes centra urbšanas un frēzēšanas darbgaldi
Šis produkts ir augstas precizitātes CNC apstrādes iekārta ar diskveida kastes korpusa dizainu. To var izmantot dažādām apstrādes tehnikām, tostarp frēzēšanai, urbšanai, gravēšanai, urbšanai utt. Turklāt iekārta ir aprīkota ar efektīvu automatizācijas sistēmu un precīzu vadības sistēmu, lai nodrošinātu visa apstrādes procesa precizitāti un efektivitāti. .
Šajā iekārtā tiek izmantotas progresīvas apstrādes tehnoloģijas un materiāli, piemēram, augstas stiprības čuguna materiāli, augstas precizitātes slīpēšanas apstrāde utt., Lai tai būtu augsta triecienizturība, nodilumizturība un stabilitāte. Tajā pašā laikā iekārta izmanto arī progresīvu CNC tehnoloģiju, padarot to vienkāršu un ērtu darbību, efektīvu un enerģiju taupošu, kā arī var apmierināt dažādas augstas precizitātes apstrādes vajadzības.
Šo aprīkojumu plaši izmanto precīzās iekārtās, automobiļu ražošanā, kosmosa rūpniecībā, medicīnas iekārtās un citās jomās. Tam ir augstāka apstrādes efektivitāte, augstāka apstrādes precizitāte un ilgāks kalpošanas laiks, kas klientiem sniedz vairāk praktisku ieguvumu.
Īsāk sakot, šī iekārta ir CNC apstrādes iekārta ar pilnām funkcijām, stabilu veiktspēju, vieglu darbību, augstu efektivitāti un enerģijas taupīšanu. Tā ir jūsu labākā izvēle, lai uzlabotu ražošanas efektivitāti un nodrošinātu produktu kvalitāti.
| Specifikācijas | vienība | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Galda izmērs 工作台尺寸 |
mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Galda maksimālā slodze 工作台最大承重 |
Kilograms | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| X/Y/Z ass gājiens X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Attālums starp vārpstas centru un kolonnu 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Attālums starp vārpstas galu un darba galda virsmu 主轴端面至工作台上平面距离 |
Mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Maks. padeves ātrums X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Maks. Ātrā traversa X/Y/Z最大快移速度 |
m%2 min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| vārpstas ātrums 主轴转速 |
r%2 min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| vārpstas konuss 主轴锥孔 |
veids | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Vārpstas motora jauda 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| X/Y/Z ass servomotora jauda X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| X/Y/Z motora savienojums X/Y/Z电机连接方式 |
Tieša 直联 |
Tieša 直联 |
Tieša 直联 |
Tieša 直联 |
Tieša 直接 |
Tieša 直接 |
Tieša 直接 |
|
| X/Y/Z Vadošā ceļa veids X/Y/Z导轨类型 |
Līnijas dzelzceļš 线轨 |
Līnijas dzelzceļš 线轨 |
Līnijas dzelzceļš 线轨 |
Līnijas dzelzceļš 线轨 |
trešā rinda 3线 |
Divas līnijas un viena stingra līnija 2线一硬 |
Divas līnijas un viena stingra līnija 2线一硬 |
|
| T slots 工作台T型槽 |
Mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Atkārtojiet pozicionēšanas precizitāti 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Instrumentu žurnāls 刀库形式 |
Cepures tips/diska tips 斗笠式/圆盘式 |
Cepures tips/diska tips 斗笠式/圆盘式 |
diska veids 圆盘式 |
diska veids 圆盘式 |
diska veids 圆盘式 |
diska veids 圆盘式 |
diska veids 圆盘式 |
|
| Instrumenta ietilpība 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Maksimālais instrumenta svars 最大刀具重量 |
Kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Maks. instrumenta garums 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Elektriskā jauda 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Mašīnas izmēri (LxWxH) 机床尺寸(长x宽x高) |
Mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Tīkls. svars (apmēram) 机床重量(约) |
Kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
