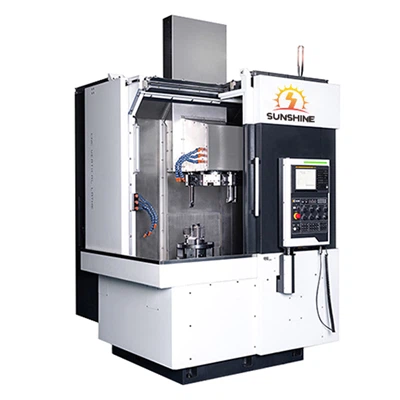

Maza un CNC vertikālā virpa
Atšķirība starp mazajām CNC vertikālajām virpām un parastajām virpām ir tāda, ka vārpsta ir perpendikulāra darba galdam, kas ir līdzvērtīga parastajām vertikāli stāvošām virpām. Šis dizains padara vertikālo virpu piemērotu smagu detaļu apstrādei ar lielu diametru un īsu garumu. Turpretim parastās virpas vārpsta ir horizontāla.
Vertikālā virpa ir piemērota ne tikai smagu detaļu apstrādei, bet arī plaši izmantota lielu un sarežģītu lielu un smagu sagatavju ar lielu radiālo izmēru un salīdzinoši mazu aksiālo izmēru apstrādei. Piemēram, dažādu disku, riteņu un sagatavju komplektu cilindriskā virsma, gala virsma, koniskā virsma, cilindrisks caurums, konisks caurums un tā tālāk. Turklāt vertikālo virpu var apstrādāt arī papildus uzstādot skrūvju atdures, lodīšu virsmas, kopējot, frēzējot un slīpējot.
Salīdzinot ar parastajām virpām, vertikālajām CNC virpām ir lielāka darba precizitāte. Izmantojot ciparu vadības tehnoloģiju, tā var precīzāk kontrolēt apstrādes procesu, uzlabot ražošanas efektivitāti un produktu kvalitāti.
Lielākā atšķirība starp mazajām CNC vertikālajām virpām un parastajām virpām ir vārpstas virziens. Vertikālajām virpām ir vārpsta, kas ir perpendikulāra darba virsmai, un tās ir piemērotas smagu detaļu ar lielu diametru un īsu garumu, kā arī lielu un smagu sagatavju apstrādei.
| Modelis | TCK50 | TCK50P | TCK50D |
| Gultas maksimālais pagrieziena diametrs (mm) | 500 | 500 | 500 |
| Maksimālais griešanas garums (mm) | 500 | 500 | 500 |
| Maksimālais griešanas diametrs (mm) | 360 | 500 | 180 |
| Vārpstas gala forma un kods | A2-6 | A2-6 | A2-6 |
| Vārpstas cauruma diametrs (mm) | 65 | 65 | 65 |
| Vārpstas apgriezienu diapazons | 50-4500/177 | 50-4500/177 | 50-4500 |
| X ass gājiens (mm) | 200 | 280 | 200 |
| Z-ass gājiens (mm) | 550 | 550 | 550 |
| Astes gājiens (mm) | 450 | 450 | 450 |
| Vārpstas ātruma sērija (apgr./min) | — | — | Bezpakāpju transmisija |
| X/Z ātra kustība (m/min) | 30/30 | 30/30 | 30/30 |
| Mašīnas svars (kg) | 3600 | 3600 | 3800 |
| Modelis | TCK50G | TCK56-500 | TCK56-1000 | TCK63-1500 |
| Gultas maksimālais pagrieziena diametrs (mm) | 500 | 560 | 560 | 720 |
| Maksimālais griešanas garums (mm) | 500 | 500 | 1000 | 1500 |
| Maksimālais griešanas diametrs (mm) | 360 | 350 | 350 | 620 |
| Vārpstas gala forma un kods | A2-6 | A2-6 | A2-6 | A2-8 |
| Vārpstas cauruma diametrs (mm) | 65 | 65 | 65 | 80 |
| Vārpstas apgriezienu diapazons | 50-4500/143 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| X ass gājiens (mm) | 200 | 200 | 200 | 420 |
| Z-ass gājiens (mm) | 550 | 560 | 1050 | 1550 |
| Astes gājiens (mm) | 450 | 450 | 900 | 1650 |
| Vārpstas ātruma sērija (apgr./min) | — | — | — | — |
| X/Z ātra kustība (m/min) | 30/30 | 30/30 | 30/30 | 12/16 |
| Mašīnas svars (kg) | 3600 | 3600 | 4500 | 5000 |
